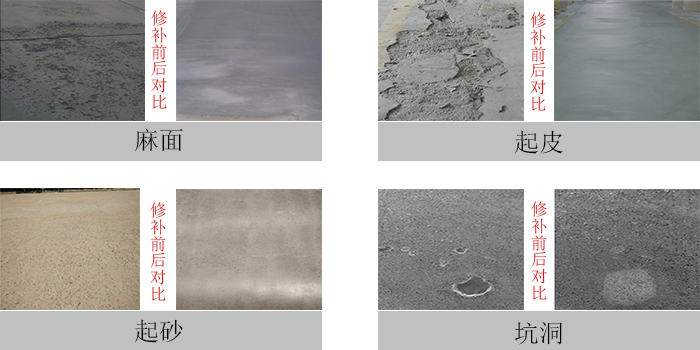

沈陽(yáng)停車(chē)場(chǎng)地面快速修補水泥 廠(chǎng)房地面修補砂漿道路地面起砂修補料大連道路修補料搶修料罩面修補料修膠  I3940946662 大連格潤特建材有限公司 孔工 道路修補劑砂漿專(zhuān)業(yè)修補：坑洞、裂縫、起皮、起砂、蜂窩、麻面、露石、露筋、凍融、斷板等。適用范圍：混凝土路面、水泥地面、橋梁伸縮縫修補、機場(chǎng)跑道搶修、高速高鐵路面等。廠(chǎng)房、加油站、機場(chǎng)、馬路、物流、、高鐵搶修專(zhuān)用。基本說(shuō)明：砂漿是一種采用專(zhuān)用固化劑及其物種填料等為基料而制成的高強度、抗沖蝕、耐磨損材料。具有性能優(yōu)良，施工簡(jiǎn)便、快捷、無(wú)、無(wú)污染等特點(diǎn)。產(chǎn)品特點(diǎn)：常溫固化、施工簡(jiǎn)單易操作 。固化后強度高、耐磨損。與混凝土匹配性好。耐酸堿、耐老化。適用范圍：1、用于混凝土建筑物的缺陷修補以及補強與加固；2、涵洞水閘瀑布補強加固耐磨防腐地面，酸堿腐蝕區域；3、用于水工建筑物過(guò)流面的抗沖磨損

很多水泥路面病害出現后，如不及時(shí)修補會(huì )很快發(fā)展成不可修復的病害，而這些病害，目前尚無(wú)理想方案，基本都是等病害發(fā)展到一定程度后進(jìn)行挖補的方式，導致大量的寶貴材料浪費，同時(shí)，長(cháng)時(shí)間的封道成本也越來(lái)越被重視。開(kāi)發(fā)出針對這些表面病害能及時(shí)修補的材料和技術(shù)，對我國的水泥混凝土道路的養護和減少材料浪費都是個(gè)巨大的貢獻。近年來(lái)，一些企業(yè)和從事道路養護的機構，進(jìn)行了大量的探索和研究，探索出一些有效的方案和材料�？蓪�(shí)現超薄修補，有強的耐壓和粘接強度和強的耐久性，對病害部位及時(shí)修補而無(wú)需長(cháng)時(shí)間封閉交通。經(jīng)過(guò)實(shí)踐應用證明，是較為可靠且操作性很強的材料。 積倡導和鼓勵新技術(shù)的推廣應用，對傳統公路養護技術(shù)、材料的再認識，應用新技術(shù)、新材料的緊迫感、使命感、危機感，具有強的典型示范和帶動(dòng)效應，有著(zhù)很強的經(jīng)濟和社會(huì )效益。

實(shí)用性能

施工時(shí)無(wú)需復雜的施工機械和技術(shù)要求，無(wú)需長(cháng)時(shí)間的封閉交通，施工后2小時(shí)可開(kāi)放交通；無(wú)需對病害部位開(kāi)挖，可節省大量的施工費、材料費和養護時(shí)間，有效的延緩道路病害的擴散和蔓延，延長(cháng)道路使用壽命；而且修補后與原水泥混凝土路面顏色接近，有較好的美觀(guān)度。

粘接性能

利用材料本身的粘接能力和表面能原理，修補面與原混凝土反應成統一的整體，從而形成很高粘接強度，施工后2小時(shí)的粘接強度可達到1.6Mka，可與各種病害部位粘接，粘接能力基本不受厚度影響，可實(shí)現1mm超薄修補，在伸縮、碾壓、推移等外力下而不脫落、不碎裂。

耐久性能

較快的早期性能體現和較高的早期強度，且后期不衰減，對很多病害部位可做到修補；材料本身有很強的防水、耐腐蝕和耐紫外線(xiàn)能力，其耐老化能力是原水泥混凝土的5倍以上，性能衰減不會(huì )早于原混凝土，不會(huì )因老化而失去粘接能力和耐壓強度。

耐壓性能

修補料固化后有非常強的耐壓和耐折能力，兩小時(shí)的耐壓強度可達22Mka，后期強度不斷上升，峰值耐壓強度達100Mpa以上，對病害部位有很好的補強和支撐作用，修補厚度3mm即可達到非特殊荷載道路的耐壓要求，在高速和高壓的行車(chē)狀態(tài)下不會(huì )出現破碎和脫落。

應用工藝編輯

基本要求

1.1材料修補厚度1mm時(shí)，每平方米大約需要材料1kg。

1.2水采用無(wú)污染水（牲畜可飲用水）。

1.3 施工厚度3mm以上為宜。

1.4 施工條件：溫度需在5℃以上，雨天不能施工。

1.5 施工人員須具備一定的水泥混凝土施工的經(jīng)驗，施工前先了解本材料的使用方法。

1.6 施工機械：砂漿攪拌機或手動(dòng)的攪拌工具（手電鉆改裝），高壓水沖洗設備，底面清掃工具，海綿或拖布（吸干多余水分用），鐵質(zhì)的攪拌桶兩個(gè)以上，抹子若干個(gè)。

底面處理

清理：先將起鼓、脫皮、裂縫等部位的松動(dòng)部分剔掉， 對低于3mm的部位、過(guò)于平整的部位和有油污的部位要進(jìn)行拉毛處理，拉毛方法采用拉毛設備或人工用尖錘敲擊均可。

清掃：將底面的浮土等雜物清掃干凈，用高壓水沖刷干凈，沖刷時(shí)應將泥漿沖出作業(yè)面并防回流。

水潤：用水洗刷干凈后，應將水保留在作業(yè)面一段時(shí)間，將作業(yè)面充分潤透，直到不再滲水為止。

材料調配

加水：將材料與水混合攪拌，加水量在17%時(shí)效果，但根據修補部位不同，對稀釋度不同要求時(shí)可調整加水量，但加水量控制在15%—20%之間，。
